Не было печали, подогнали бабе порося.

Ну или точнее- подогнали мне прицел ПУ.
Написал приятель в ВК, мол кто хочет изрядно поебаться прицел под восстановление? И приложил фото:


Я всплакнул, послал лучи ненависти неизвестному сварщику-содомиту и изъявил желание прицел забрать, под восстановление.

Ну и третьего дня приятель завез бедный прицел ко мне. Первичный осмотр показал, что бычок, конечно, задрочен, но жить будет. Барабанчики крутятся, поправки мутятся. Клейм найти не удалось, но судя по барабанчикам- прицел винтовочный.

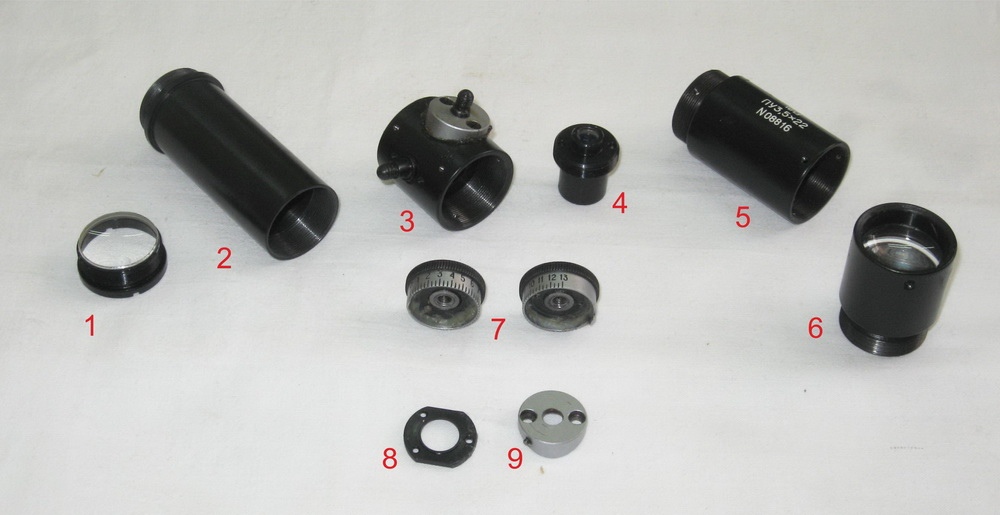

Начал разбирать. В принципе, там все довольно просто и логично. Главное- найти отвертку шлицевую и заточить её под винты. Но меня ждала засада, когда я снял снаружи все, что снималось. Надо было вытащить оборачивающую систему и блок ввода поправок с сеткой. В качестве ориентира я брал вот это фото с инета:

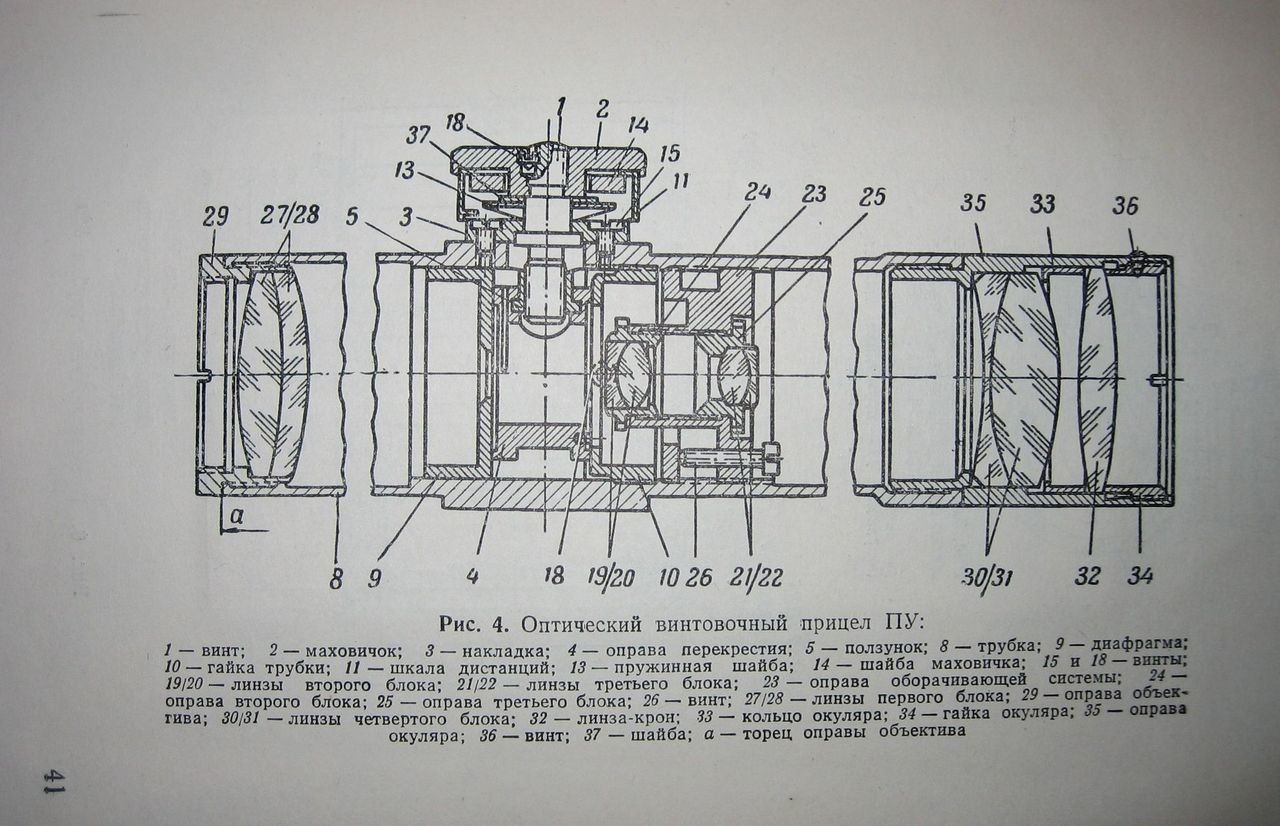

Ясно видно, что труба прицела состоит из 3х частей. На прицеле были видны стыки, я начал аккуратно зажимать трубу по всякому в тиски и пытаться раскрутить. Прицел упирался и раскручиваться не хотел. Зажимать сильнее и крутить газовым ключом не хотелось- все же тонкостенная труба, можно и свернуть\помять. В таких мучениях прошло несколько часов. Потом я ВНЕЗАПНО нашел чертеж оригинального ПУ.


А на чертежике-то ясно видно, что труба у прицела цельная! Выкручивается только часть с окуляром!!! Ах ты ж сучий потрох! Дальше все пошло существенно легче- погрел трубу феном, аккуратно скрутил окуляр, выкрутил оборачивающую систему и вынул сетку. Все!

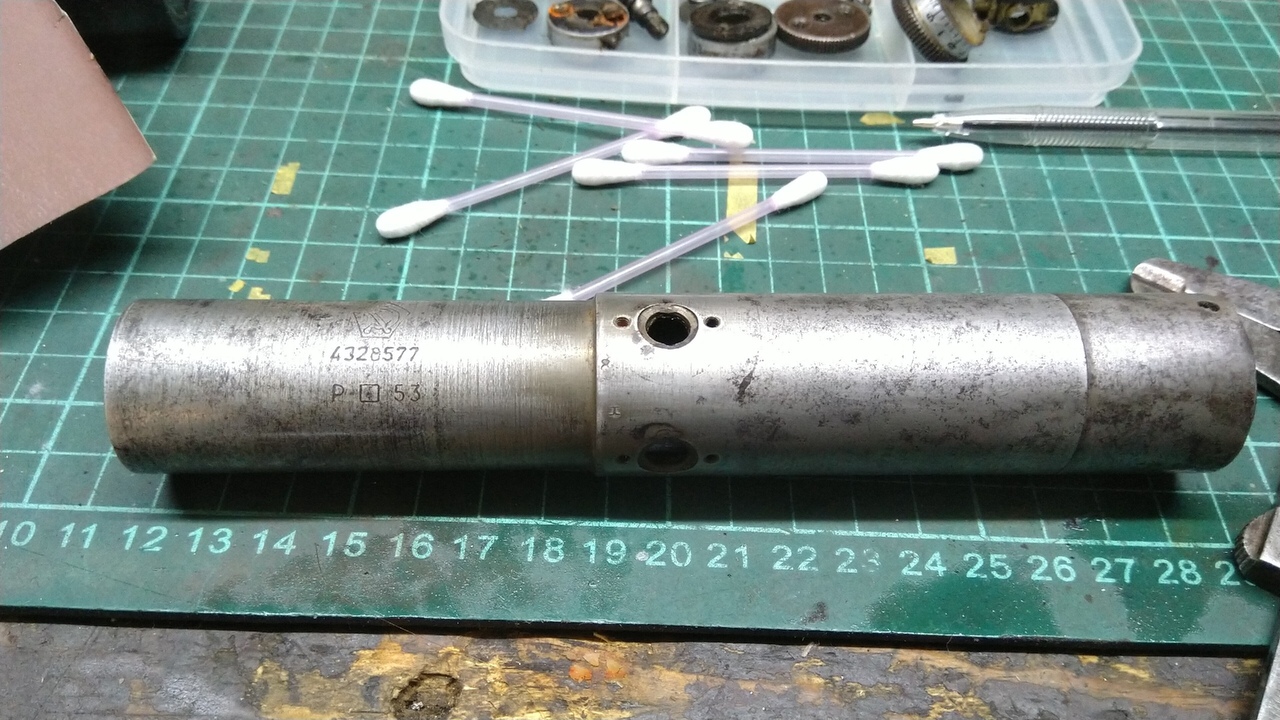

После обработки трубы жижей для снятия воронения, всплыли клейма

Год выпуска 1943, Завод N°297 НКВ, Йошкар-Ола. Ниже клеймо арсенального ремонта, год проведения- 1953.
На данный момент трубу немного пошкурил, снял большую часть ржавчины.


Теперь обработаю дремелем, обезжирю и буду воронить. Потом надо будет промыть линзы (те что снаружи покрыты толстым слоем говен, объектив имеет несколько царапин) и можно будет собирать. Ну и там буду думать, куда его деть. Может на новый ствол поставлю, может на полочку положу...

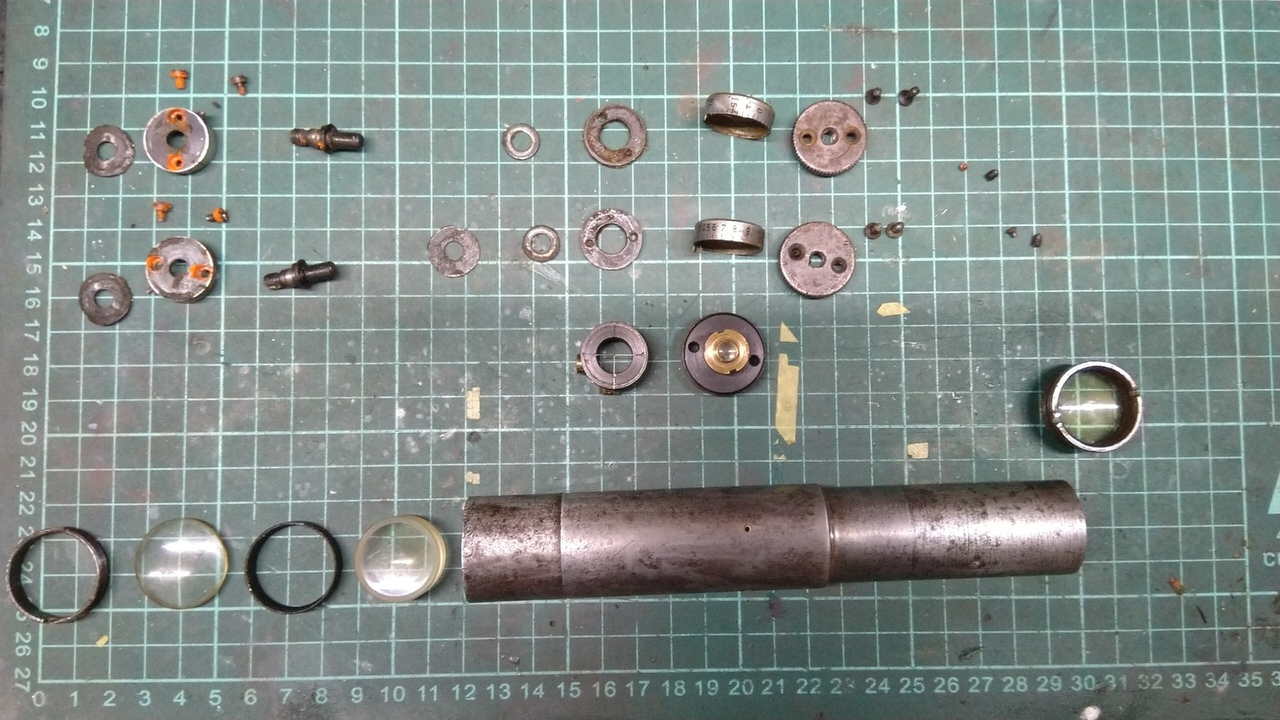

Ну и фоточка всей начинки прицела ПУ военного выпуска:


Главный вывод из данного мероприятия, который я сделал- если разбираешь прицел военного выпуска -ищи чертеж\схему разборки именно военного прицела, а не современных реплик. При всей схожести, они могут серьезно различаться по конструкции.
